  • 商品名称:热套式热电阻
  • 联系电话:13855099155
介绍:



一、仪表概述:
热套式热电阻保护管采用引进设备和深盲孔技术加工而成,端部不用焊接,提高了热套保护管的强度和使用寿命,热套热电偶产品有五种不同结构和安装方式,用户可根据不同的温度,压力及蒸汽流速来选用。
二、测量原理:
热套式热电阻是两种不同成份的导体(称为热电偶丝材或热电极)两端接合成回路,当接合点的温度不同时,在回路中就会产生电动势,这种现象称为热电效应,而这种电动势称为热电势。热电偶就是利用这种原理进行温度测量的,其中,直接用作测量介质温度的一端叫做工作端(也称为测量端),另一端叫做冷端(也称为补偿端);冷端与显示仪表或配套仪表连接,显示仪表会指出热电偶所产生的热电势。
三、适用场合:
热电阻适合于蒸汽管道、锅炉及其他对温度、压力、流速有所要求的场所。

四、性能特点:
1、热响应时间快,减小动态误差;
2、直径小、长度不受限制;
3、测量精确度高;
4、进口薄膜电阻元件,性能可靠稳定。

五、技术指标:
1、 电气出口:M20x1.5,NPT1/2;
2、连接尺寸:M20x1.5,NPT1/2;
3、防护等级:IP65。
六、热套式保护套管的安装步骤如下:
1、在被测介质的管道上开孔。为了使保护套管的三角锥面牢固地安装在管壁上,可先钻一个直径38mm的通孔,再扩大到直径42mm,扩孔时将直径38mm的孔保留10mm长。
2、焊接安装套管。安装套管的长度,应确保保护套管的三角锥面牢固地抵在直径38mm的孔内。
3、插入保护套管。当保护套管的三角锥面已与38mm孔密合时,保护套管和安装套管之间应留有足够的焊接间隙。
4、将保护套管焊接在安装套管上。

七、安装注意事项:

对于热电阻的安装;应注意热电阻的安装使用中的几个细节;有利于测温准确,安全可靠及维修方便,而且不影响设备运行和生产操作.要满足以下要求,在选择对热电阻的安装部位和插入深度时要注意以下2点:
1、带有保护套管的热电阻有传热和散热损失,为了减少测量误差,热电阻应该有足够的插入深度:
a、当测量原件插入深度超过1m时,应尽可能垂直安装,或加装支撑架和保护套管。
b、假如需要测量是烟道内烟气的温度,尽管烟道直径为1000mm,热电阻插入深度500mm即可。
c、对于测量管道中心流体温度的热电阻,一般都应将其测量端插入到管道中心处(垂直安装或倾斜安装).如被测流体的管道直径是100毫米,那热电阻插入深度应选择50~100毫米(应考虑到安装底座或法兰的尺寸)。
d、对于高温高压和高速流体的温度测量(如主蒸汽温度),为了减小保护套管对流体的阻力和防止保护套管在流体作用下发生断裂,可采取保护管浅插方式或采用.浅插式的热电阻保护套管,其插入主蒸汽管道的深度应不小于75mm;的标准插入深度为100mm。
2、为了使热电阻的测量端与被测介质之间有充分的热交换,应选择合理测点位置,尽量避免在阀门,弯头及管道和设备的死角附近装设热电阻。

八、烟道、风道热电阻的说明:

1、 用途通常使用在烟道和风道上测温。
2、 产品结构图

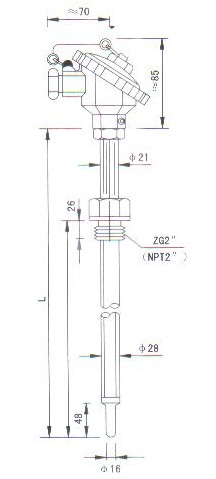

烟道、风道热电偶(热电阻)产品结构图

3、参数





分度号

测温范围

公称压力

保护管材料

单支热电偶

WRNR-12

K



0~800



≤9.8MPa



1Cr18Ni9Ti

WRER-12

E

双支热电偶

WRNR2-12

K

WRER2-12

E

单支热电阻

WZP-12

Pt100

-200~500

双支热电阻

WZP2-12

九、高温高压说明:
1、用途:通常适用于高温高压或者高压的场合。
2、 产品结构图

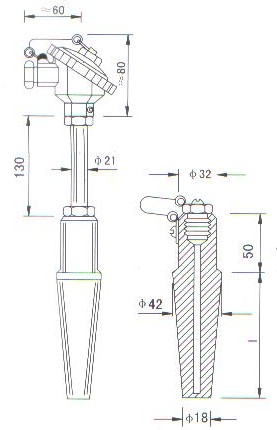

高温高压热电偶(热电阻)产品结构图

3、参数





分度号

测温范围



保护管材料

单支热电偶

WRNR-13

K



0~800



≤100m/s



0Cr18Ni12M02Ti

WRER-13

E

双支热电偶

WRNR2-13

K

WRER2-13

E

单支热电阻

WZP-13

Pt100

-200~500

双支热电阻

WZP2-13

本产品置入长度l(mm)50  100  150
十、中温中压说明:
1、 产品结构图

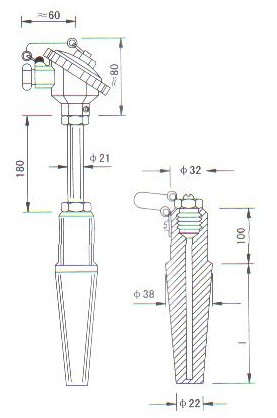

中温中压热电偶(热电阻)产品结构图

2、参数





分度号

测温范围

公称压力



保护管材料

单支热电偶

WRNR-14

K



0~800



≤29.4MPa



≤100m/s



1Cr18Ni9Ti

WRER-14

E

双支热电偶

WRNR2-14

K

WRER2-14

E

单支热电阻

WZP-14

Pt100

-200~500

双支热电阻

WZP2-14

置入长度l(mm)50  100  150  200  250  300  350  400  450  500

十一、低温低压的说明:

1、产品结构图

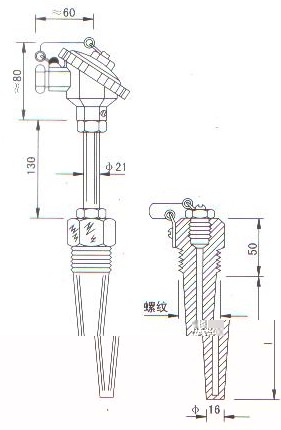

低温低压热电偶(热电阻)产品结构图

2、参数





分度号

测温范围

公称压力



保护管材料

单支热电偶

WRNR-15

K





0~800







≤2MPa







≤9m/s



保护管(III
M33*2

WRER-15

E

双支热电偶

WRNR2-15

K

WRER2-15

E

单支热电偶

WRNR-15A

K



保护管(IV
ZG1″NPT1″

WRER-15A

E

双支热电偶

WRNR2-15A

K

WRER2-15A

E

单支热电阻

WZP-15



Pt100



-200~500

M33*2

双支热电阻

WZP2-15

单支热电阻

WZP-15A

ZG1″NPT1″

双支热电阻

WZP2-15A

保护管材质:1Cr18Ni9Ti
置入长度l(mm)50  100  150  200  250  300  350  400  450  500

十二、法兰连接说明:
1、 产品结构图

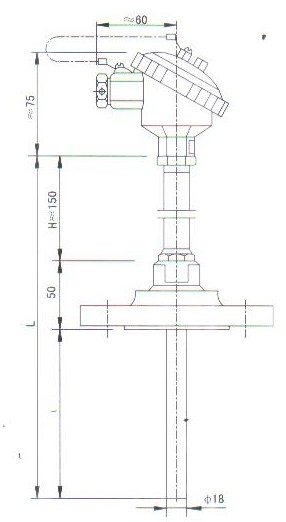

法兰连接热套热电偶(热电阻)产品结构图

2、参数





分度号

测温范围

公称压力



保护管材料

单支热电偶

WRN-4318

K

0~800



4MPa



≤80m/s



1Cr18Ni9Ti

WRE-4318

E

0~600

双支热电偶

WRN2-4318

K

0~800

WRE2-4318

E

0~600

单支热电阻

WZP-4318

Pt100

-200~500

双支热电阻

WZP2-4318

置入长度l(mm)50  100  150  200  250  300  350  400  450  500

十三、锥形管法兰连接说明:
1、产品结构图

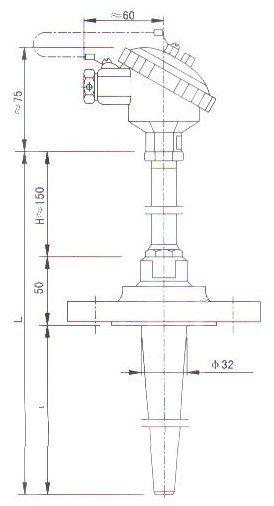

锥形管法兰连接热电偶(热电阻)产品结构图

2 参数





分度号

测温范围

公称压力



保护管材料

单支热电偶

WRN-43C

K

0~800



4MPa



≤80m/s



1Cr18Ni9Ti

WRE-43C

E

0~600

双支热电偶

WRN2-43C

K

0~800

WRE2-43C

E

0~600

单支热电阻

WZP-43C

Pt100

-200~500

双支热电阻

WZP2-43C

置入长度l(mm)50  100  150  200  250

十四、选型一览表:

代号

□-□□□□□-□-□/□-□装配式热电阻

W

温度仪表(中伟测控)


代号


Z

热电阻


代号

温度测量元件

P

Pt100 Pt1000(订货需标明)

C

Cu50


代号


K

铠装式(装配式无此符号)


代号



单支

2

双支


代号

安装方式-装配(铠装式)

0

无保护管

1

无固定装置

2

固定螺纹

3

活动法兰

4

固定法兰

5

90°角形法兰

6

锥形固定螺纹

代号

安装方式-铠装式

1

无固定装置

2

固定卡套螺纹

3

可动卡套螺纹

4

固定卡套法兰

5

可动卡套法兰


代号

接线盒形式

0

简易式

1

普通式

2

防溅式(被防水式替代)

3

防水式

4

防爆式

6

插座式

7

带连接导线式


代号

铠装体直径-铠装式

3

Φ3mm

4

Φ4mm

5

Φ5mm

6

Φ6mm

8

Φ8mm

代号

外保护管直径-装配(全铠装)

0

Φ16mm

1

Φ12mm

十五、设计及订货须知:
1、型号;
2、分度号;
3、精度等级;
4、安装固定形式;
5、长度或插入深度。
